歡迎訪問鍵和機械股份有限公司【大陸官網】
0512-81867171

產品中心

首頁 > 產品中心 > 立式磨床
JHV-1008CNC

採用C型結構設計，精確Z軸的直線度。

採用HSK 100A，增加軸向剛性，提高研磨效率。 採用液靜壓工作轉盤，提高圓柱度與表面粗糙度。

  • 性 能
  • 規 格
  • 標準配備
  • 選配配備

應用范圍

  • 本機專門設計用于船舶、航空器等大型運輸產業、能源產業、工具機精密零組件、油壓元件等需要求高精度零件之研磨。

機臺主結構

  • 本機臺主要結構採用高級鑄鐵FC-30經由正?；療崽幚?，採低週波熔爐，呋喃樹脂砂模鑄造，確保機體安定、固定、耐磨耗。 機械結構設計主要考量負荷，速度，精度與穩定性。為了達到以上強度條件，結構件的設計採用較為穩固的三角形作為設計基礎，肋骨的三角設計則可符合力流增加抗彎曲剛性與抗扭剛性。

Hydraulic Tailstock
Hydraulic Tailstock

C型結構設計

  • 此結構設計解決X軸受重力影響直線度問題，更減輕了立柱的受力變形，大大改善X軸與Z軸的直線度。

傾斜式軌道

  • X軸採用傾斜式軌道設計，可以利用重力消除間隙，并且增加剛性，更加快排水改善水溫影響床臺精度問題。

Hydraulic Tailstock

工作臺水平調整位置

  • 工作轉盤採用2斜面相互契合與轉動原理，自然形成可調整水平裝置，補償X軸與Z軸的垂直度誤差與Z軸軌道真直度誤差，更加提升機臺整體與加工物的幾何精度

Hydraulic Tailstock
Hydraulic Tailstock

液靜壓工作轉盤

  • 德國制造之液靜壓工作轉盤，提供精準的軸向及徑向偏擺，并可乘載1,600公斤的重物

角度軸

  • 砂輪主軸可依據工件之角度，手動或自動(選配)旋轉 ±30°以符合 研磨所需之角度

Hydraulic Tailstock
功 能項目JHV-1008CNC
能力內孔研磨尺寸范圍? 50 –? 800 mm
外圓研磨尺寸范圍? 1,000 mm
Z 軸研磨最大高度 （外徑）800 mm
Z 軸研磨最大高度 （內徑）? 50 –? 250 : 325 mm
? 250 –? 800 : 800 mm
最大旋轉直徑1,000 mm
可安裝的工件高度800 mm
工作臺載重1,600 kg
中心高(工作臺至主軸)1,800 mm
控制器控制系統Fanuc
行程X 軸左右移動1,500 mm
Z 軸上下移動1,700 mm
主軸砂輪迴轉速1,500 – 12,000 rpm
砂輪直徑45 – 305 mm
最高使用周速32 m/s
砂輪主軸馬力15Hp(20HP)/11(15)kw
內錐孔(刀把規格)HSK100A
角度軸傾斜角度(逆時針)(手動)±30° manual /automatic (optional)
工件軸工件軸回轉速10 – 240 rpm
工件夾頭工作臺/夾頭尺寸1,000 mm
T 槽螺母尺寸M12
進給X/Z 軸快速進給X axis 10 m/min
Z axis 6 m/min
X/Z 軸最小設定單位0.0001 mm
X/Z 軸每刻度移動量0.001 mm
X/Z 軸滑動方式Linear Guide way
自動換刀系統自動交換數6
刀庫形式Umbrella type
砂輪軸端孔形式HSK 100A
交換方式X/Z servo movement
最大砂輪直徑305
馬達工件主軸馬達7kw ai F 30/3000
砂輪主軸馬達15kw ai I 15/12000
X 軸用6kw ai F 40/3000
Z 軸用5kw ai S 50/3000
機臺尺寸長*寬*高5,450x3,100x5,500mm
淨重25,000 kg
* 本公司可依須要變更上列規格，恕不另行通知。

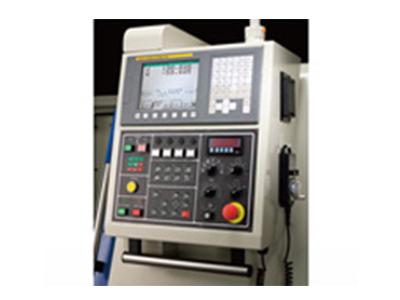

發那科控制系統
發那科控制系統

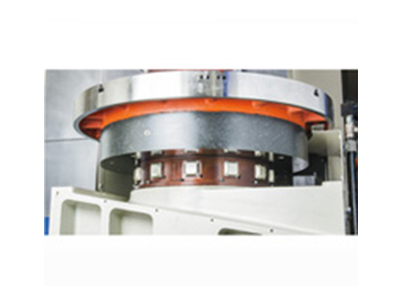

德國制靜壓轉盤
德國制靜壓轉盤

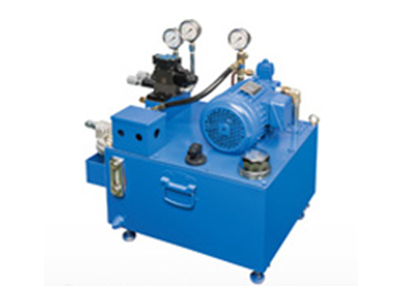

油箱/泵浦
油箱/泵浦

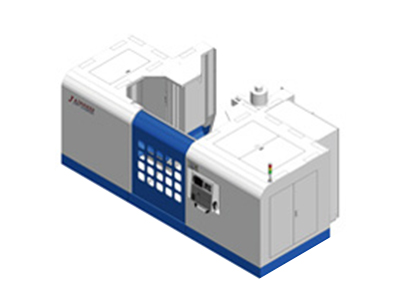

外罩式鈑金
外罩式鈑金

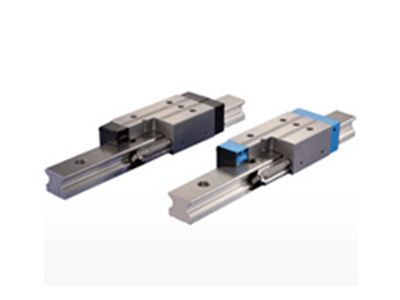

日制線性滑軌
日制線性滑軌

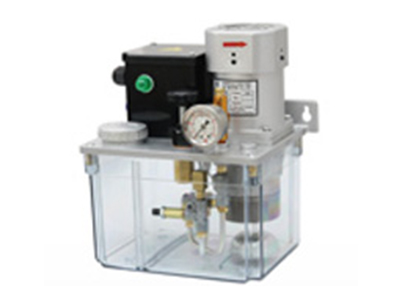

自動潤滑系統
自動潤滑系統

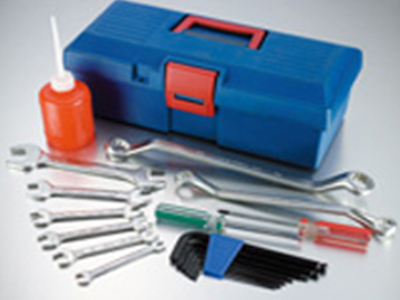

工具及工具箱
工具及工具箱

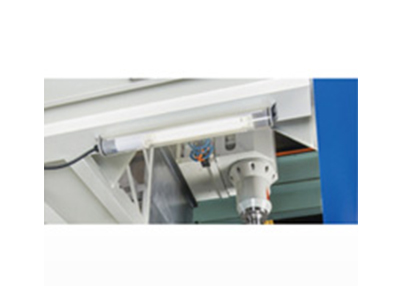

工作燈
工作燈

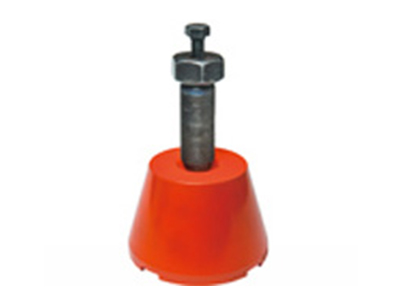

水平調整螺絲及墊塊
水平調整螺絲及墊塊

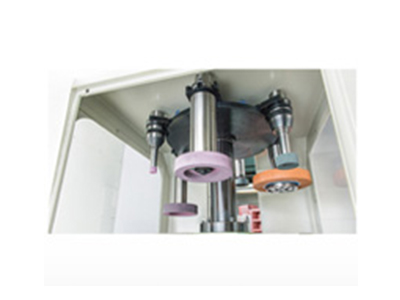

刀庫系統
刀庫系統

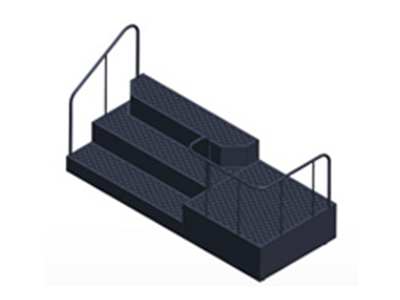

階梯
階梯

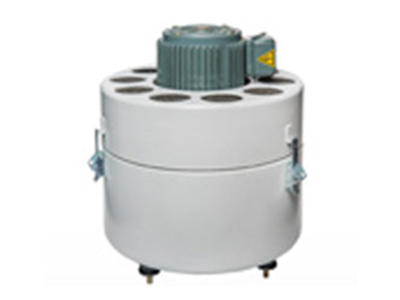

油霧回收機
油霧回收機
回轉式休整機構
回轉式休整機構

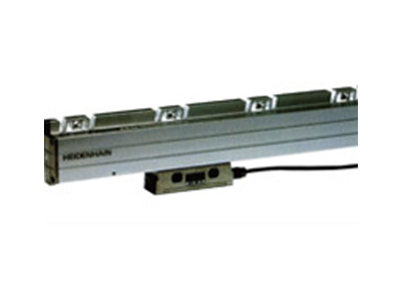

光學尺
光學尺

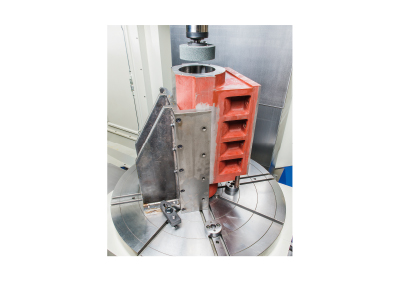

治具（依工件）
治具（依工件）

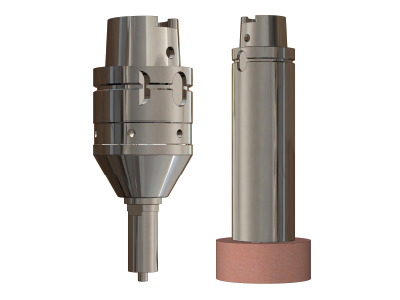

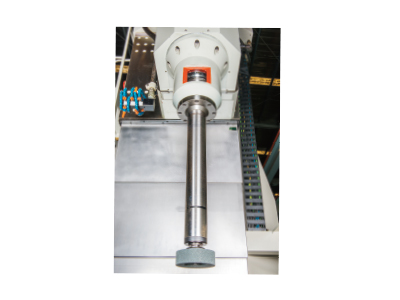

延長主軸
延長主軸

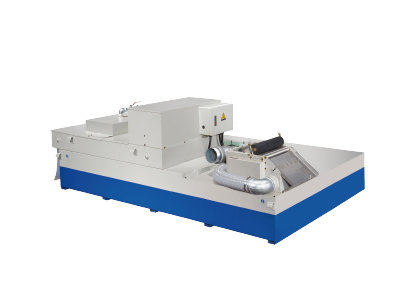

鐵屑過濾機+紙帶過濾機
鐵屑過濾機+紙帶過濾機

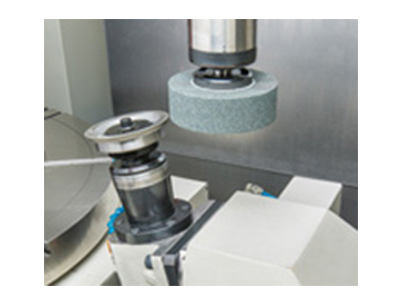

接焊及砂輪
接焊及砂輪
