首頁 > 產品中心 > 雙主軸內外圓磨床?
JHD-1503

設計採電腦伺服三軸傳動

本機功能設計採電腦伺服三軸傳動(xyz)或兩軸(xyz)同動，達到高精度的研磨加工需求。

  • 性 能
  • 規 格
  • 標準配備
  • 選配配備

機身床臺採用油水分離及高剛性箱型結構設計，剛性強，且潤滑循環油系統及研磨冷卻液系統均在機體分開回收、以消除震動及熱源，增加回油效率，加強冷卻效果，提高穩定性。

  • 直進式內外研磨

  • 直進式外徑研磨
    成型砂內孔研磨

機型項目JHD-1503IO
內外研磨
加工能力研磨內徑 (孔徑及深度)? 6~? 120 x 80mm
? 2~? 6 (opt)
最大研磨直徑?150 mm(5.9")
最大研磨長度ID:100/OD:120mm
主軸頭最大旋徑? 300 mm
最大工件重量70kgs(154lbs)100kgs(220lbs)OPT
砂輪頭型式外徑及內徑
X軸
主軸滑臺		夾頭6”
主軸轉速(正逆)20-1000 rpm/min(無段變速)
最大行程350 mm(13.7")
主軸臺旋轉角度-
快速移動速度10 m/min (32.8ft/min)
最小設定單位0.001mm (0.00004”)
Y軸砂輪
移動臺		砂輪尺寸(外徑)? 150 x 25 mm
砂輪轉速4200 rpm
行程350 mm(13.7")
快速移動速度10m/min (32.8ft/min)
最小設定單位0.001 mm(0.00004”)
Z軸砂輪
移動臺		砂輪尺寸(內徑)Depends
砂輪轉速Depends
行程350 mm(13.7")
快速移動速度10 m/min(32.8ft/min)
最小設定單位0.001 mm(0.00004”)
馬達x軸主軸臺進給FANUC β8 1.2 kw
工作頭主軸馬達FANUC β12 1.4 kw
Y軸研磨進給FANUC β8 1.2 kw
Y軸砂輪馬達2.2 kw (3HP) 2P V3
Z軸研磨進給FANUC β8 1.2 kw
Z軸砂輪馬達2.2 kw (3HP) 2P V3
潤滑泵浦0.18 kw ( 0.25HP ) 4P
油壓泵浦0.75 kw (1HP) 4P
冷卻泵浦0.18 kw ( 0.25HP ) 4P
機臺尺寸淨重3800kgs
毛重4200kgs
外型尺寸(長x寬x高)2800 x 1950 x 2100 mm
* 本公司可依須要變更上列規格，恕不另行通知。

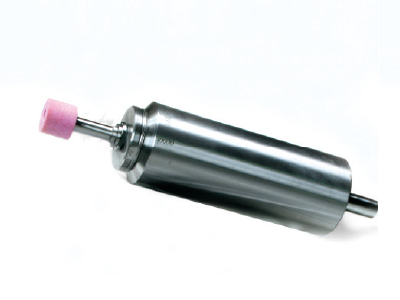

砂輪主軸
砂輪主軸

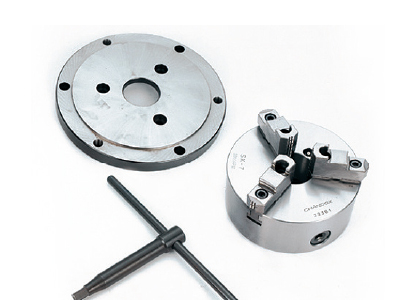

三爪夾頭
三爪夾頭

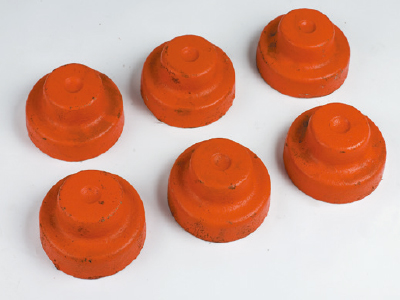

水平墊片
水平墊片

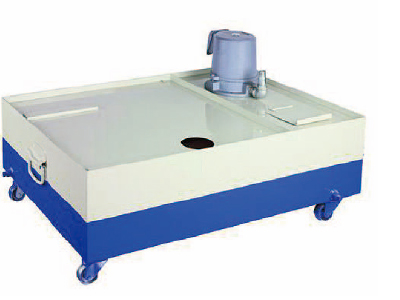

水箱
水箱

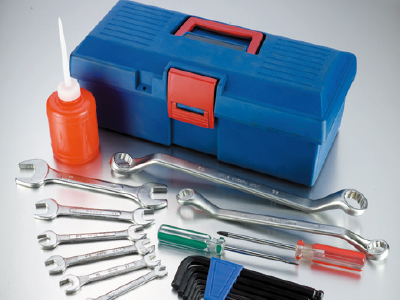

工具箱及工具
工具箱及工具

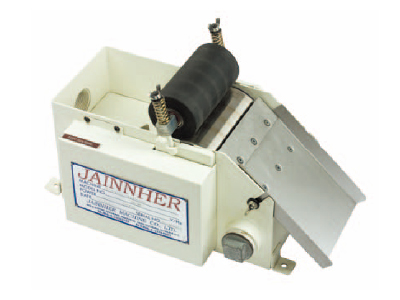

鐵屑分離機
鐵屑分離機

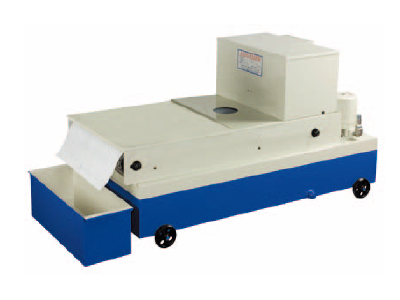

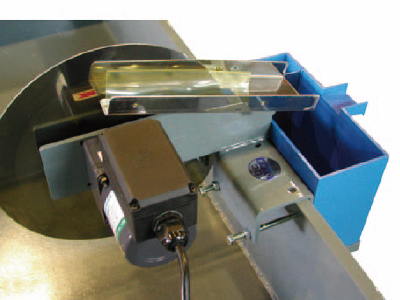

紙帶過濾機
紙帶過濾機
油水分離機
油水分離機

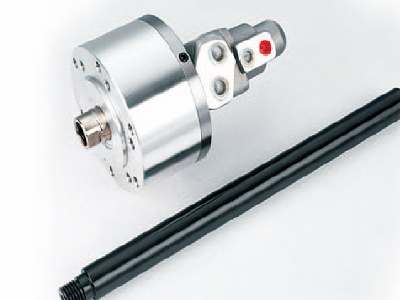

油壓回轉缸
油壓回轉缸

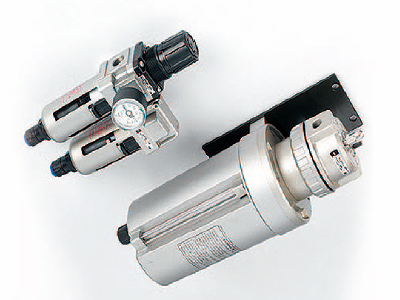

砂輪噴霧式給油裝置
砂輪噴霧式給油裝置
