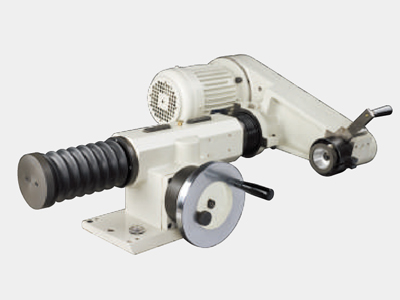

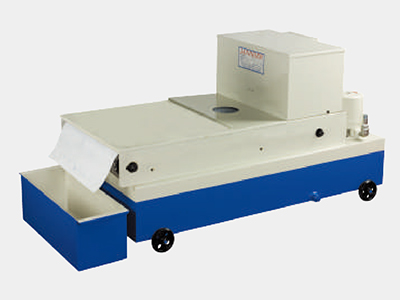

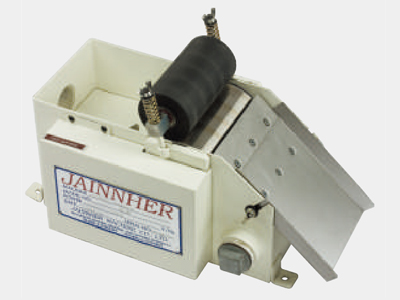

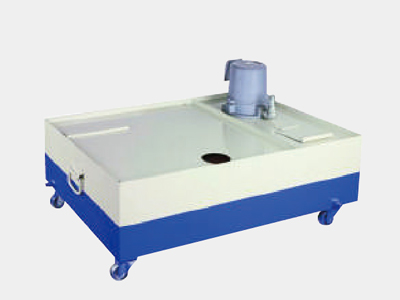

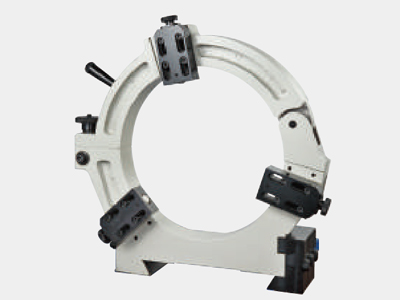

端面研磨裝置
主軸臺回轉調整度(適用機型 JHI-150NC/CNC)
馬達固定桿
精密進給定位
工作主軸伺服器馬達驅動
自動皮帶張力控制
油壓/潤滑系統
機體採用高級米漢娜鑄鐵經燒燉處理與精密加工，經久耐用且符合人體工學設計，操作簡便，精密度特高。
全自動研磨，粗磨，修整，精磨，無火花研磨迴圈動作，精度高，操作方便，大幅提升產能，適合大量生產及多樣少量的工作。

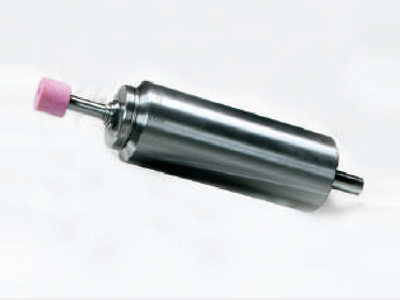

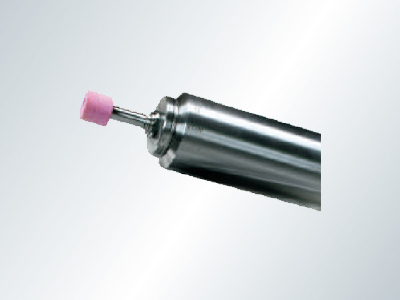

主軸頭傳動采高精度級斜錐滾柱軸承，高精度，高剛性，回轉安靜，并可旋轉角度8度，適合大量生產及多樣少量的工作。
進刀軸採用UP及滾柱型線性滑軌配合伺服馬達驅動，可做快速位移，準確定位，盲孔研磨，端面研磨，錐度研磨等全自動功能。
電控系統完全採用高級電氣元件組成，并且符合歐洲安全性。電控箱內部具防塵，防水性。電氣系統具自我偵測功能，并附有警示燈指示。
本機配備最先進的FANUC CNC控制器，8.4吋彩色LCD，并採用巨集加工程式，可大幅降低準備前置時間，提升工作效率。
床面係
採強制給油式，可減少磨擦；床臺有穩定精度作用之散熱設計和強力結構。
本機可依客戶要求加裝端面研磨裝置，使內孔與端面研磨一次完成。
主軸臺可作+8°定位，適合工作斜度研磨。
主軸臺可作+8°定位，適合工作斜度研磨。
當馬達剛啟動時所產生的抖動，可經由此馬達固定桿加以穩住。此裝置附有微調把手，可調整皮帶之鬆緊度。
砂輪進給採用高性能伺服馬達驅動，經精密滾珠螺傳動，展現優異的定位精度。
工作主軸採用高性能伺服馬達驅動，提供精準的無段速。
無論主軸高速或低速運轉，絕無主軸失速問題，并確保工件的表面粗度。
具主軸定位控制功能，提供更方便的工件卸料。
皮帶張力採用馬達自動調整，使皮帶鬆緊度隨時保持在最佳狀態。確保馬達全動力傳送，特殊設計的皮帶張力控制，可避免皮帶太緊或太松，而影響到研磨品質。

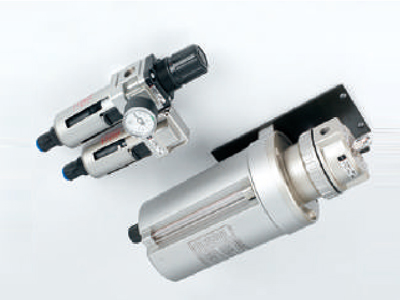

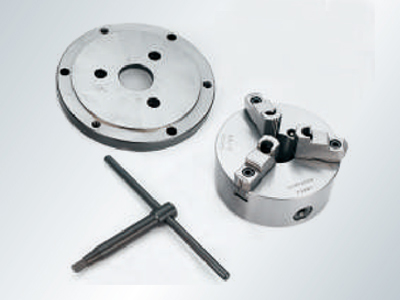

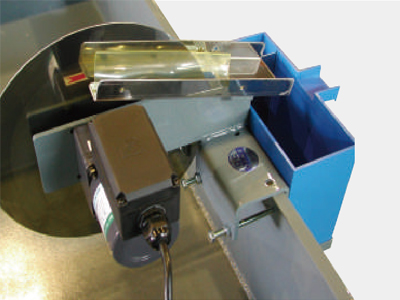

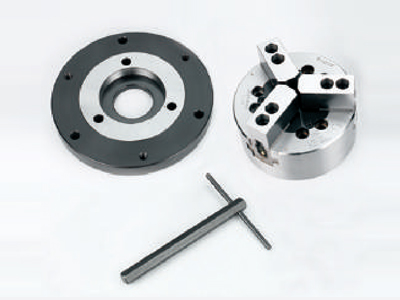

油壓/潤滑系統採用2個齒輪幫浦，除了提供夾頭及砂輪修整器之油壓動力。并且也輸送潤滑至底座滑道。
油壓動力系統是由高級油壓零元件組成，保證低噪音，使用壽命長。
油壓系統附冷卻風扇，散熱效率高。
為了確保機器使用多年后，仍能維持最佳精度，嘉尼赫內圓磨床在機體結構設計投入無數心血。
機器底座採用高級鑄鐵(FC30)制程，再經回火及應力消除處理，材質穩定性優異。
底座滑道跨距大，確保砂輪頭之穩定性。
機體構造穩重，整體結構剛性，操作最穩定。
底座內部採用最佳化肋骨強化設計，提升結構剛性，無結構變形問題。
CNC 內圓磨床，採用FANUC(Oi-Mate TC)控制器，MACRO(巨集程式)操作介面，搭配8.4"彩色液晶螢幕，將帶給您大幅提升產能以及優異的研磨精度。
可進行內徑、內端面等快速微量。"接觸面"研磨加工同時監控砂輪切削過大，所產生過負荷的保護機制。
| 研磨測試報告 | JHI-150-CNC |
| 砂輪規格 | WA 80K5V5A |
|---|---|
| 工件尺寸 | ?27 ± 0.003 mm |
| 工件材質 | SNCM220 |
| 總研磨量 | 0.34 mm |
| 粗磨進給速度 | 40 mm/s |
| 比例 | 100% |
| 粗研磨量 | 0.32 |
| 細磨進給速度 | 25 mm/s |
| 比例 | 100% |
| 細研磨量 | 0.02 mm |
| 粗磨進給 | 0.005 mm |
| 細磨進給 | 0.002 mm |
| 拋光時間 | 30 sec. |
| 粗磨砂輪修整 | 0.01 mm |
| 細磨砂輪修整 | 0.01 mm |
| 真圓度 | 2 um |
