NC萬能式圓筒磨床

精密高剛性主軸

砂輪主軸之兩端以特殊動壓軸承五面支撐，展現高剛性，穩定運轉特性。當強制潤滑油不足時，砂輪主軸自動停止運轉，以避免砂輪主軸及軸承之磨耗。

特殊吸震設計

砂輪主軸強制潤滑系統，具有良好的防震功能。動壓軸承所產生的油膜壓力，可隨時加工狀態自動吸收研磨時之震動，確保研磨精度。

性能
規格

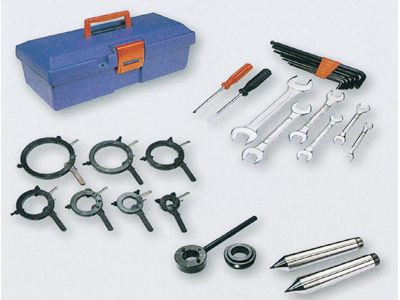

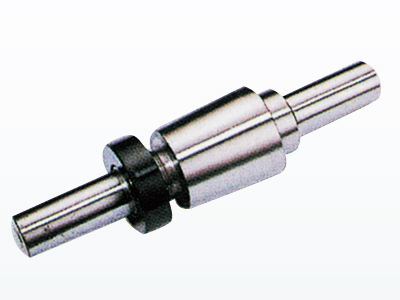

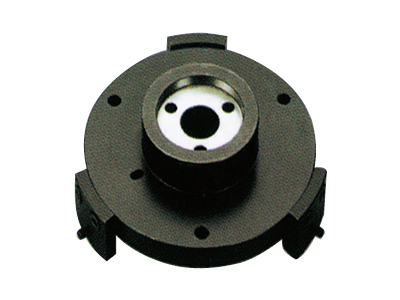

標準配備

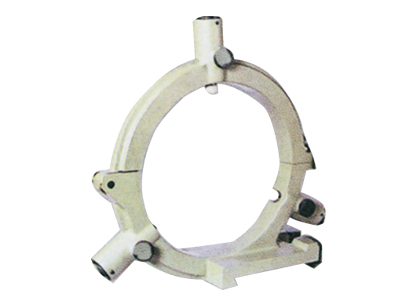

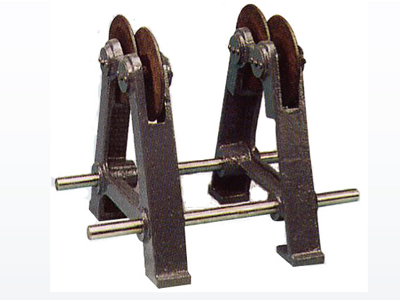

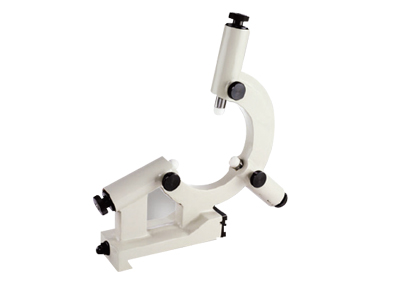

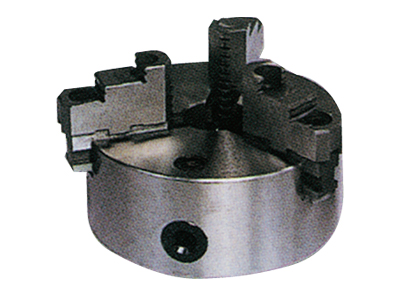

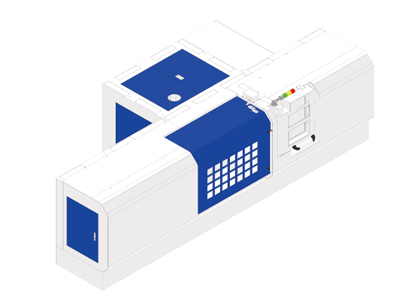

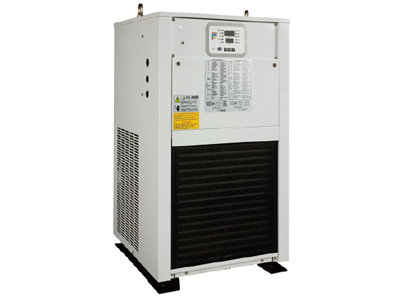

選配配備

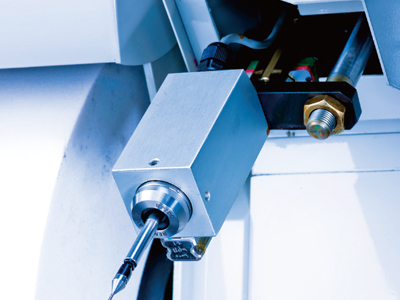

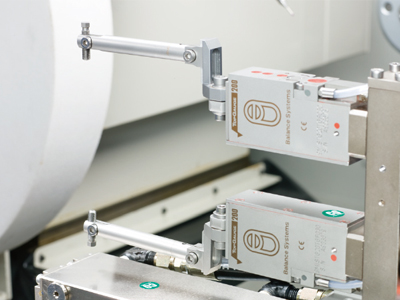

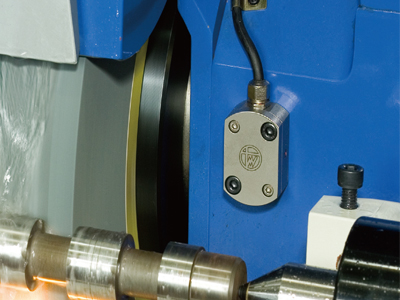

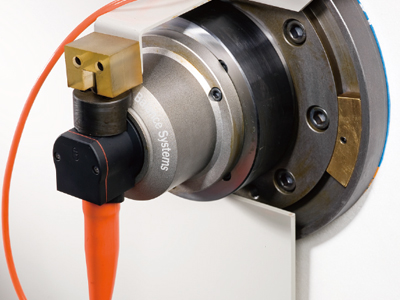

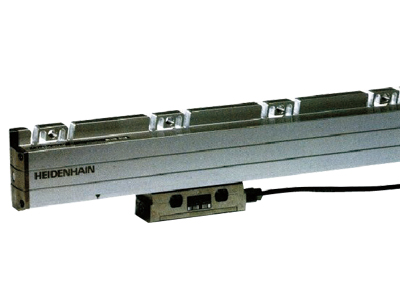

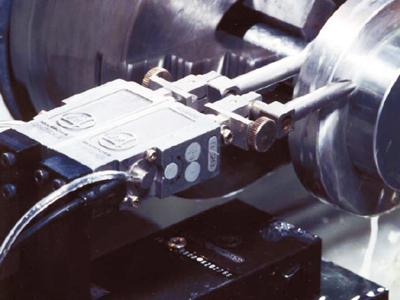

CNC進階量測選購配件

中小型多樣化加工利器

主軸臺可120°轉。主軸轉速為無段變速。
并可定住與正逆轉，適合中小型，多樣化外圓筒加工。

NC控制器

採用對話式操作介面，并搭配觸控式螢幕，操作極方便，易學易懂易用，可大幅提升產能。

進給方式

前后伺服馬達進給
左右油壓缸移位
研磨自動進給

一體成型床臺

機器床臺採用高級米漢納鑄鐵一體鑄造成型，經燒燉處理，材質穩定，多年使用不變形。
箱形床臺結構，穩重，高剛性。

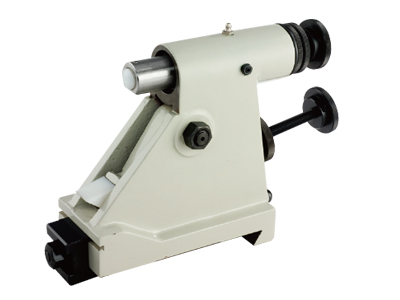

油壓尾座(CNC)

尾軸管移動採用油壓驅動，使工件裝卸更方便。工件夾緊力可由旋鈕調整彈簧力。尾軸管為硬化合金鋼材，耐磨耗性極高剛性。

萬能/NC圓筒磨床研磨范例

兩頂針斜度研磨

夾持斜度研磨

直進研磨

萬能/NC/CNC圓筒磨床研磨范例

夾持橫向研磨

兩頂針橫向研磨

萬能圓筒磨床研磨范例

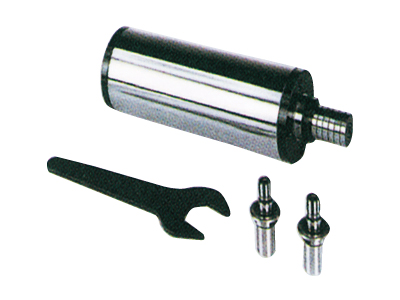

內徑研磨

內徑斜度研磨

CNC圓筒磨床研磨修整循環

成型附圓弧

直砂輪

CNC圓筒磨床研磨范例

圓弧成型直徑研磨

斜度衡移研磨

功能	項目		機型
功能	項目		JHU-2706 NC1	JHU-2710 NC1	JHU-2715 NC1	JHU-2720 NC1	JHU-3506 NC1	JHU-3510 NC1	JHU-3515 NC1	JHU-3520 NC1
加工能力	主軸最大旋徑(mm)		270				350
	最大研磨長度(mm)		600	1000	1500	2000	600	1000	1500	2000
	最大研磨直徑(mm)		250				330
	工件最大重量(kgs)		70 kgs	130 kgs			70 kgs	130 kgs
主軸臺	轉速范圍(rpm)	60Hz	11~500 (無段變速) 9~420 (無段變速)
	轉速范圍(rpm)	50Hz	11~500 (無段變速) 9~420 (無段變速)
	旋轉角度		120° (CCW:90° ; CW:30°)
	頂心		MT4
	主軸旋轉		定位與正逆轉
工作臺	橫向移動速率(mm/min)		50 ~ 4000	50 ~ 3000			50 ~ 4000	50 ~ 3000
	手軸進給/圈(mm)		20
	旋轉角度CCW/CW		11° / 6°	9° / 5°	7° / 4°	5° / 3°	11° / 6°	9° / 5°	7° / 4°	5° / 3°
	最小移動距離(mm)		8

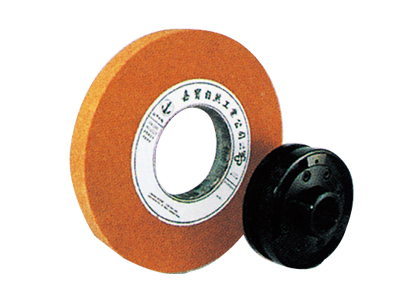

砂輪臺	砂輪尺寸 (直徑x厚度x孔徑)		405 x (25 ~ 50) x 152.4, 455x50x152.4 (選配)
	砂輪最大周數 (m/min)		2000
	砂輪轉速 (2段)(rpm)	60 Hz	1499:1600(標準) 1508:1603(標準)
	砂輪轉速 (2段)(rpm)	50 Hz	1499:1600(標準) 1508:1603(標準)
	前后移動總行程		砂輪 175mm					砂輪 192mm
	快速進給行程		H型40mm/NC1可調整設定
	砂輪臺進給總行程		砂輪 135mm					砂輪 152mm
	手輪進給/圈		1 mm
尾座	頂心行程		30 mm
尾座	頂心		MT4
馬達	砂輪臺馬達		3.7KW, (5HP), 4P, 7.5HP (opt.)
	主軸臺馬達		0.4KW, (1/2HP), 4P
	潤滑油壓馬達		1.5KW, (2HP), 4P
	砂輪油壓馬達		0.75KW, (1HP), 4P
	冷卻液馬達		0.2KW, (1/4HP), 2P

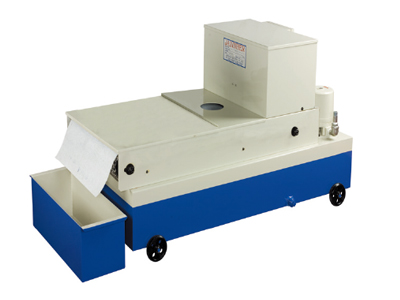

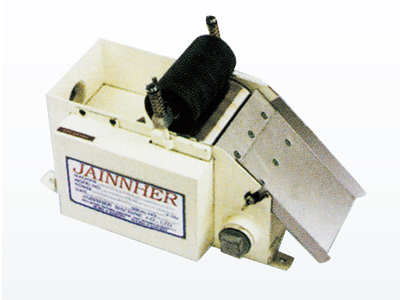

	磁性研屑分離裝置馬達		0.03KW, (1/25HP), 4P
	內研磨馬達		1.5KW, (2HP), 2P
	X軸伺服馬達(NC)		1.5kw
油壓系統	潤滑油壓箱		60L
	砂輪油壓箱		30L
	冷卻液箱		100L
一般規格	機器淨重（約公斤）		2850	3770	4600	5100	2950	3870	4700	5200
	機器毛重（約公斤）		3250	4200	5250	6000	3350	4300	5350	6100
	機臺尺寸	長 (mm)	2620	3250	4470	7950	2620	3250	4470	7950
		寬 (mm)	2090	2090	2090	2090	2090	2090	2090	2090
		高 (mm)	1760	1760	1760	1760	1760	1760	1760	1760
	裝箱尺寸	長 (mm)	2800	3400	4500	6150	2800	3400	4500	6150
		寬 (mm)	2250	2250	2250	2250	2250	2250	2250	2250
		高 (mm)	2100	2100	2100	2100	2100	2100	2100	2100
* 本規格數據僅為提供參考之用，變更時恕不另行通知。
