| 功能 | 項目 | 機型 |
| JHU-2706 H | JHU-2710 H | JHU-2715 H | JHU-2720 H | JHU-3506 H | JHU-3510 H | JHU-3515 H |
| 加工能力 | 主軸最大旋徑(mm) | 270 | 350 |
|---|
| 最大研磨長度(mm) | 600 | 1000 | 1500 | 2000 | 600 | 1000 | 1500 |
| 最大研磨直徑(mm) | 250 | 330 |
| 工件最大重量(kgs) | 70 | 130 | 70 | 130 |
| 主軸臺 | 轉速范圍(rpm) | 60Hz | 11~500 (無段變速)
9~420 (無段變速) |
|---|
| 50Hz |
| 旋轉角度 | 120° (CCW:90° ; CW:30°) |

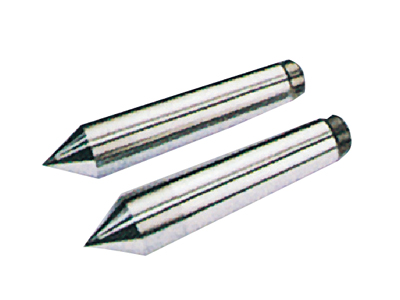

| 頂心 | MT4 |
| 主軸旋轉 | 定位與正逆轉 |
| 工作臺 | 橫向移動速率(mm/min) | 50 ~ 4000 | 50 ~ 3000 | 50 ~ 4000 | 50 ~ 3000 |
|---|
| 手軸進給/圈(mm) | 20 |
| 旋轉角度CCW/CW | 11° / 6° | 9° / 5° | 7° / 4° | 5° / 3° | 11° / 6° | 9° / 5° | 7° / 4° |
| 最小移動距離(mm) | 8 |

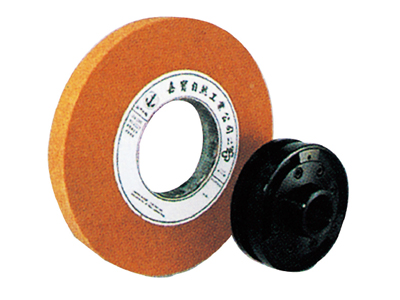

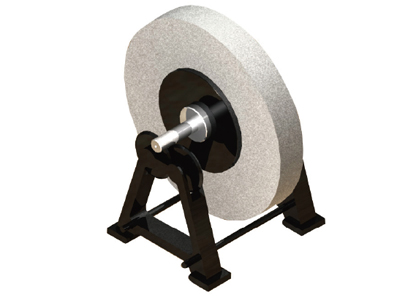

| 砂輪臺 | 砂輪尺寸 (直徑x厚度x孔徑) | 405 x (25 ~ 50) x 152.4, 455x50x152.4 (選配) |
|---|
| 砂輪最大周數 (m/min) | 2000 |
| 砂輪轉速 (2段)(rpm) | 60 Hz | 1499:1600(標準)
1508:1603(標準) |
| 50 Hz |
| 前后移動總行程 | 砂輪 175mm | 砂輪 192mm |
| 快速進給行程 | H型40mm/NC1可調整設定 |
| 砂輪臺進給總行程 | 砂輪 135mm | 砂輪 152mm |
| 手輪進給/圈 | 1 mm |

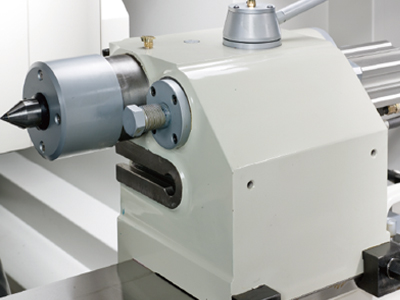

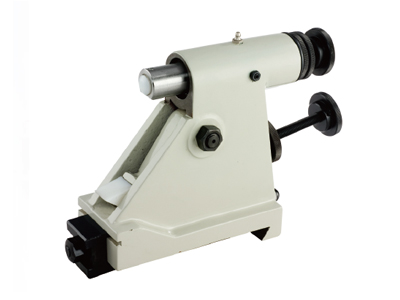

| 尾 座 | 頂心行程 | 30 mm |
|---|
| 頂心 | MT4 |
| 馬 達 | 砂輪臺馬達 | 3.7KW, (5HP), 4P, 7.5HP (選配) |
|---|
| 主軸臺馬達 | 0.4KW, (1/2HP), 4P |
| 潤滑油壓馬達 | 1.5KW, (2HP), 4P |
| 砂輪油壓馬達 | 0.75KW, (1HP), 4P |
| 冷卻液馬達 | 0.2KW, (1/4HP), 2P |
| 磁性研屑分離裝置馬達 | 0.03KW, (1/25HP), 4P |

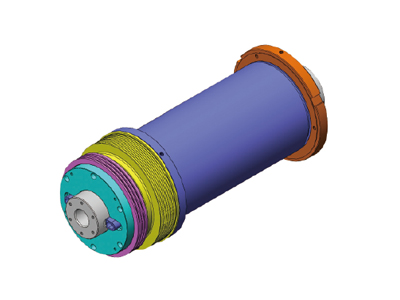

| 內研磨馬達 | 1.5KW, (2HP), 2P |
| X軸伺服馬達(NC) | 1.5kw |

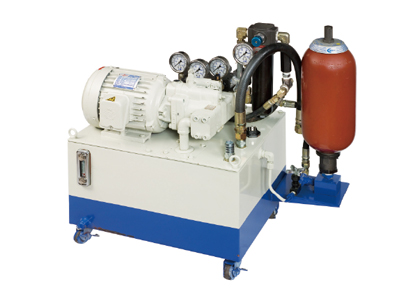

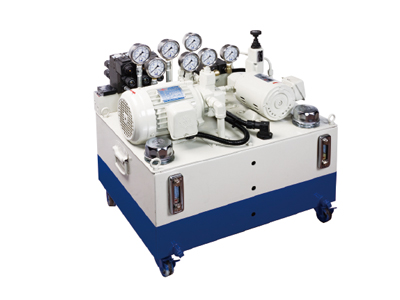

| 油壓系統 | 潤滑油壓箱 | 60L |
|---|
| 砂輪油壓箱 | 30L |
| 冷卻液箱 | 100L |
| 一般規格 | 總重(kgs) | 3150 | 4100 | 5150 | 5350 | 3350 | 4300 | 5350 |
|---|
| 機臺尺寸 | 長 (mm) | 2620 | 3250 | 4470 | 6040 | 2620 | 3250 | 4470 |
| 寬 (mm) | 2090 | 2090 | 2090 | 2090 | 2090 | 2090 | 2090 |
| 高 (mm) | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 |
| 裝箱尺寸 | 長 (mm) | 2800 | 3400 | 4500 | 6150 | 2800 | 3400 | 4500 |
| 寬 (mm) | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 |
| 高 (mm) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 |
| * 本規格數據僅為提供參考之用，變更時恕不另行通知。 |
